Seat Alhambra 2013 Manuel du propriétaire (in French)

59
Poste de conduite

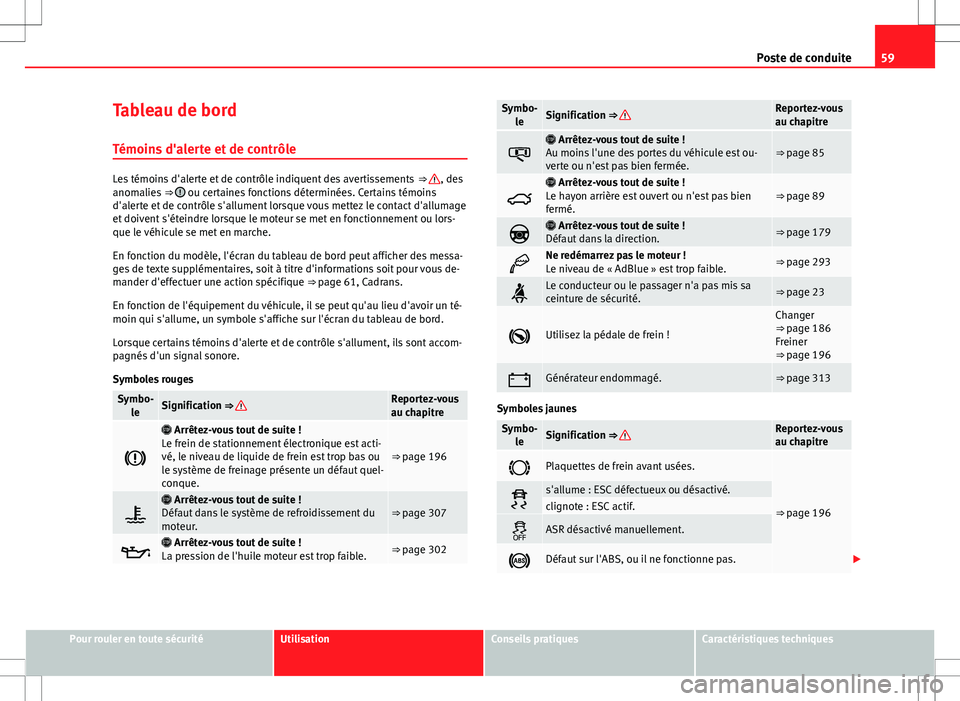

Tableau de bord
Témoins d'alerte et de contrôle
Les témoins d'alerte et de contrôle indiquent des avertissements ⇒ , des
anomalies ⇒  ou certaines fonctions déterminées. Certains témoins
d'alerte et de contrôle s'allument lorsque vous mettez le contact d'allumage
et doivent s'éteindre lorsque le moteur se met en fonctionnement ou lors-
que le véhicule se met en marche.
En fonction du modèle, l'écran du tableau de bord peut afficher des messa-
ges de texte supplémentaires, soit à titre d'informations soit pour vous de-
mander d'effectuer une action spécifique ⇒ page 61, Cadrans.
En fonction de l'équipement du véhicule, il se peut qu'au lieu d'avoir un té-
moin qui s'allume, un symbole s'affiche sur l'écran du tableau de bord.
Lorsque certains témoins d'alerte et de contrôle s'allument, ils sont accom-
pagnés d'un signal sonore.
Symboles rouges
Symbo- leSignification ⇒ Reportez-vous
au chapitre

 Arrêtez-vous tout de suite !
Le frein de stationnement électronique est acti-
vé, le niveau de liquide de frein est trop bas ou
le système de freinage présente un défaut quel-
conque.
⇒ page 196

 Arrêtez-vous tout de suite !
Défaut dans le système de refroidissement du
moteur.⇒ page 307
 Arrêtez-vous tout de suite !
La pression de l'huile moteur est trop faible.⇒ page 302
Symbo- leSignification ⇒ Reportez-vous
au chapitre

 Arrêtez-vous tout de suite !
Au moins l'une des portes du véhicule est ou-
verte ou n'est pas bien fermée.⇒ page 85

 Arrêtez-vous tout de suite !
Le hayon arrière est ouvert ou n'est pas bien
fermé.⇒ page 89
 Arrêtez-vous tout de suite !
Défaut dans la direction.⇒ page 179
Ne redémarrez pas le moteur !
Le niveau de « AdBlue » est trop faible.⇒ page 293
Le conducteur ou le passager n'a pas mis sa
ceinture de sécurité.⇒ page 23
Utilisez la pédale de frein !
Changer
⇒ page 186
Freiner
⇒ page 196
Générateur endommagé.⇒ page 313
Symboles jaunes
Symbo- leSignification ⇒ Reportez-vous
au chapitre
Plaquettes de frein avant usées.
⇒ page 196s'allume : ESC défectueux ou désactivé.clignote : ESC actif.
ASR désactivé manuellement.
Défaut sur l'ABS, ou il ne fonctionne pas. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

60Poste de conduite

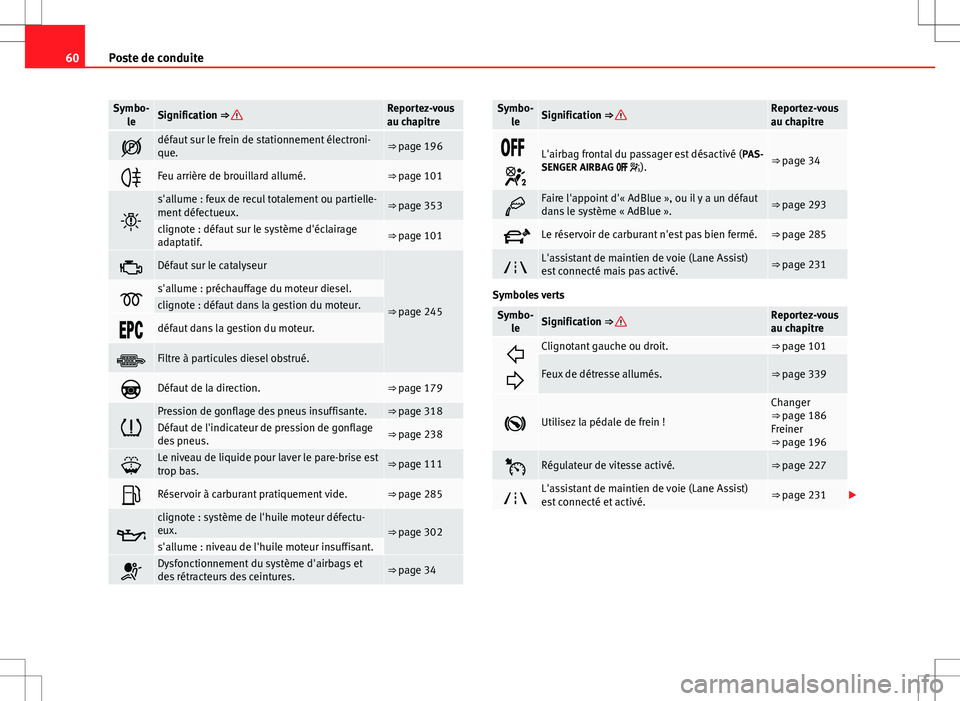

Symbo-
leSignification ⇒ Reportez-vous
au chapitre
défaut sur le frein de stationnement électroni-
que.⇒ page 196
Feu arrière de brouillard allumé.⇒ page 101

s'allume : feux de recul totalement ou partielle-
ment défectueux.⇒ page 353
clignote : défaut sur le système d'éclairage
adaptatif.⇒ page 101
Défaut sur le catalyseur
⇒ page 245s'allume : préchauffage du moteur diesel.clignote : défaut dans la gestion du moteur.
défaut dans la gestion du moteur.
Filtre à particules diesel obstrué.
Défaut de la direction.⇒ page 179

Pression de gonflage des pneus insuffisante.⇒ page 318Défaut de l'indicateur de pression de gonflage
des pneus.⇒ page 238
Le niveau de liquide pour laver le pare-brise est
trop bas.⇒ page 111
Réservoir à carburant pratiquement vide.⇒ page 285

clignote : système de l'huile moteur défectu-
eux.⇒ page 302s'allume : niveau de l'huile moteur insuffisant.
Dysfonctionnement du système d'airbags et
des rétracteurs des ceintures.⇒ page 34
Symbo-leSignification ⇒ Reportez-vous
au chapitre

L'airbag frontal du passager est désactivé ( PAS-
SENGER AIRBAG  ).⇒ page 34
Faire l'appoint d'« AdBlue », ou il y a un défaut
dans le système « AdBlue ».⇒ page 293
Le réservoir de carburant n'est pas bien fermé.⇒ page 285
L'assistant de maintien de voie (Lane Assist)
est connecté mais pas activé.⇒ page 231
Symboles verts
Symbo- leSignification ⇒ Reportez-vous
au chapitre

Clignotant gauche ou droit.⇒ page 101
Feux de détresse allumés.⇒ page 339
Utilisez la pédale de frein !
Changer
⇒ page 186
Freiner
⇒ page 196
Régulateur de vitesse activé.⇒ page 227
L'assistant de maintien de voie (Lane Assist)
est connecté et activé.⇒ page 231 

61
Poste de conduite

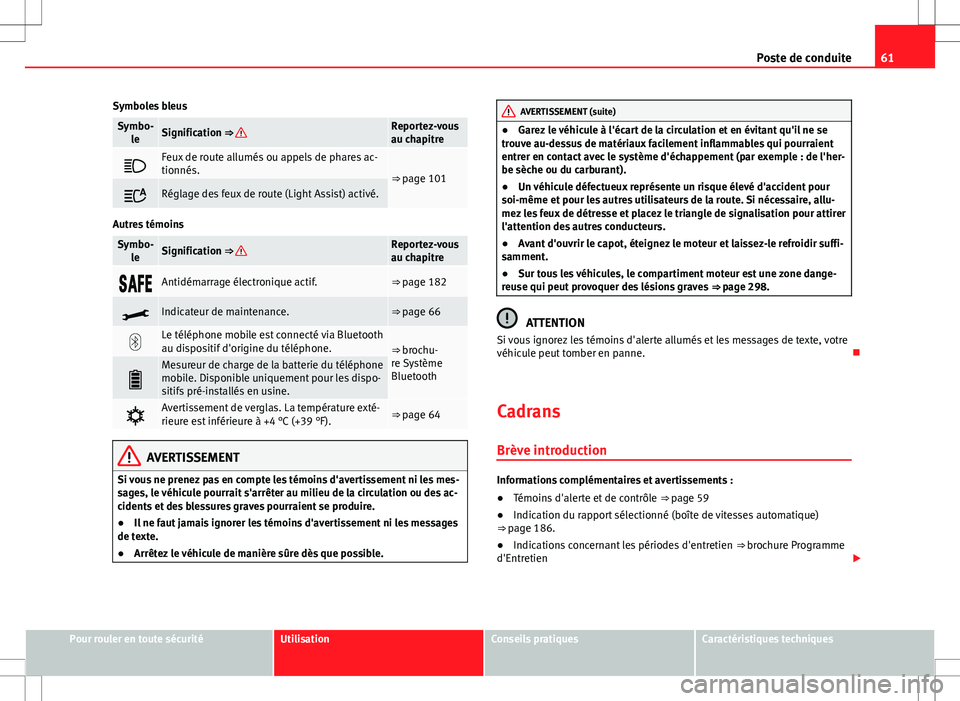

Symboles bleus
Symbo- leSignification ⇒ Reportez-vous
au chapitre
Feux de route allumés ou appels de phares ac-
tionnés.
⇒ page 101
Réglage des feux de route (Light Assist) activé.
Autres témoins
Symbo-leSignification ⇒ Reportez-vous
au chapitre
Antidémarrage électronique actif.⇒ page 182
Indicateur de maintenance.⇒ page 66
Le téléphone mobile est connecté via Bluetooth
au dispositif d'origine du téléphone.⇒ brochu-
re Système
Bluetooth

Mesureur de charge de la batterie du téléphone
mobile. Disponible uniquement pour les dispo-
sitifs pré-installés en usine.
Avertissement de verglas. La température exté-
rieure est inférieure à +4 °C (+39 °F).⇒ page 64
AVERTISSEMENT
Si vous ne prenez pas en compte les témoins d'avertissement ni les mes-
sages, le véhicule pourrait s'arrêter au milieu de la circulation ou des ac-
cidents et des blessures graves pourraient se produire.
● Il ne faut jamais ignorer les témoins d'avertissement ni les messages
de texte.
● Arrêtez le véhicule de manière sûre dès que possible.
AVERTISSEMENT (suite)
● Garez le véhicule à l'écart de la circulation et en évitant qu'il ne se
trouve au-dessus de matériaux facilement inflammables qui pourraient
entrer en contact avec le système d'échappement (par exemple : de l'her-
be sèche ou du carburant).
● Un véhicule défectueux représente un risque élevé d'accident pour
soi-même et pour les autres utilisateurs de la route. Si nécessaire, allu-
mez les feux de détresse et placez le triangle de signalisation pour attirer
l'attention des autres conducteurs.
● Avant d'ouvrir le capot, éteignez le moteur et laissez-le refroidir suffi-
samment.
● Sur tous les véhicules, le compartiment moteur est une zone dange-
reuse qui peut provoquer des lésions graves ⇒ page 298.
ATTENTION
Si vous ignorez les témoins d'alerte allumés et les messages de texte, votre
véhicule peut tomber en panne. 
Cadrans
Brève introduction
Informations complémentaires et avertissements :
● Témoins d'alerte et de contrôle ⇒ page 59
● Indication du rapport sélectionné (boîte de vitesses automatique)
⇒ page 186.
● Indications concernant les périodes d'entretien ⇒ brochure Programme
d'Entretien 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

62Poste de conduite
AVERTISSEMENT
Toute distraction peut donner lieu à un accident, avec le risque de blessu-
res que cela suppose.
● Ne touchez pas les commandes du tableau de bord pendant la condui-
te.


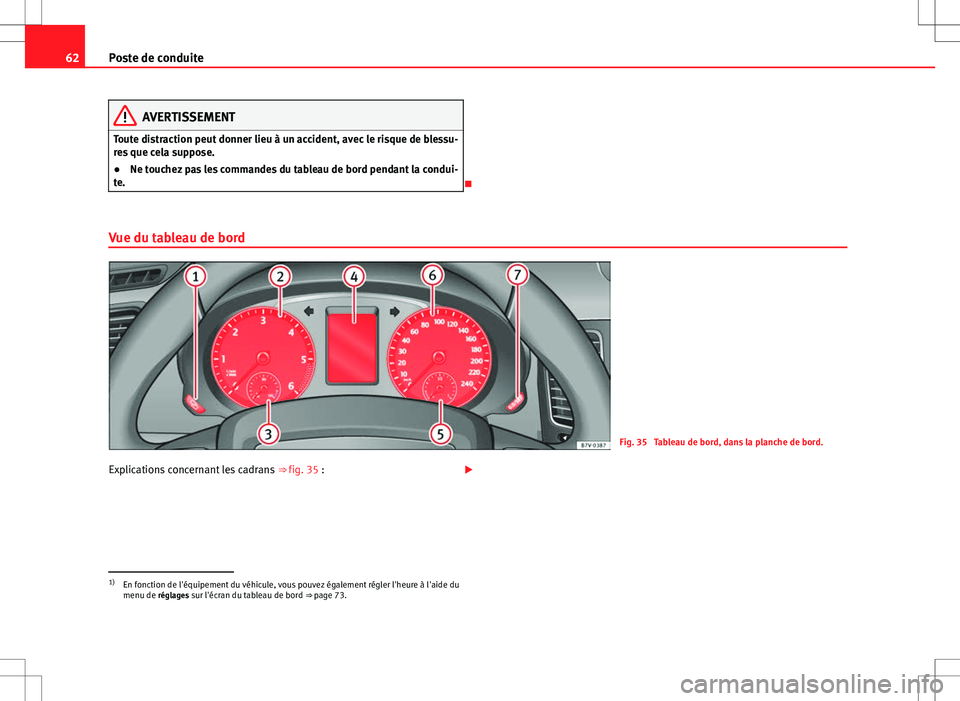

Vue du tableau de bord
Fig. 35 Tableau de bord, dans la planche de bord.
Explications concernant les cadrans ⇒ fig. 35 : 
1)
En fonction de l'équipement du véhicule, vous pouvez également régler l'heure à l'aide du
menu de réglages sur l'écran du tableau de bord ⇒ page 73.

63
Poste de conduite

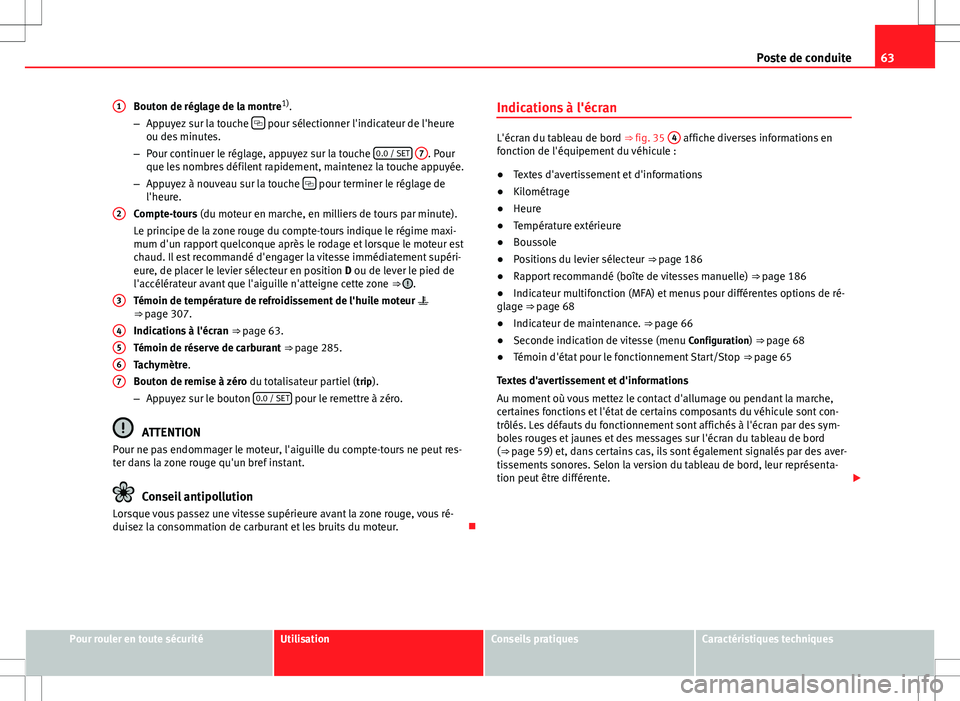

Bouton de réglage de la montre 1)
.
– Appuyez sur la touche 
pour sélectionner l'indicateur de l'heure
ou des minutes.
– Pour continuer le réglage, appuyez sur la touche 0.0 / SET

7. Pour
que les nombres défilent rapidement, maintenez la touche appuyée.
– Appuyez à nouveau sur la touche 
pour terminer le réglage de
l'heure.
Compte-tours (du moteur en marche, en milliers de tours par minute).
Le principe de la zone rouge du compte-tours indique le régime maxi-
mum d'un rapport quelconque après le rodage et lorsque le moteur est
chaud. Il est recommandé d'engager la vitesse immédiatement supéri-
eure, de placer le levier sélecteur en position D ou de lever le pied de
l'accélérateur avant que l'aiguille n'atteigne cette zone ⇒ 
.
Témoin de température de refroidissement de l'huile moteur 
⇒ page 307.
Indications à l'écran ⇒ page 63.
Témoin de réserve de carburant ⇒ page 285. Tachymètre.
Bouton de remise à zéro du totalisateur partiel (trip).
– Appuyez sur le bouton 0.0 / SET
pour le remettre à zéro.
ATTENTION
Pour ne pas endommager le moteur, l'aiguille du compte-tours ne peut res-
ter dans la zone rouge qu'un bref instant.
Conseil antipollution
Lorsque vous passez une vitesse supérieure avant la zone rouge, vous ré-
duisez la consommation de carburant et les bruits du moteur. 
1
2
3
4567
Indications à l'écran
L'écran du tableau de bord ⇒ 
fig. 35 4 affiche diverses informations en
fonction de l'équipement du véhicule :
● Textes d'avertissement et d'informations
● Kilométrage
● Heure
● Température extérieure
● Boussole
● Positions du levier sélecteur ⇒ page 186
● Rapport recommandé (boîte de vitesses manuelle) ⇒ page 186
● Indicateur multifonction (MFA) et menus pour différentes options de ré-
glage ⇒ page 68
● Indicateur de maintenance. ⇒ page 66
● Seconde indication de vitesse (menu Configuration) ⇒ page 68
● Témoin d'état pour le fonctionnement Start/Stop ⇒ page 65
Textes d'avertissement et d'informations
Au moment où vous mettez le contact d'allumage ou pendant la marche,
certaines fonctions et l'état de certains composants du véhicule sont con-
trôlés. Les défauts du fonctionnement sont affichés à l'écran par des sym-
boles rouges et jaunes et des messages sur l'écran du tableau de bord
(⇒ page 59) et, dans certains cas, ils sont également signalés par des aver-
tissements sonores. Selon la version du tableau de bord, leur représenta-
tion peut être différente. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

64Poste de conduite
Type de mes-
sageCouleur
des sym- bolesExplication
Avertissement
avec prio-
rité 1.Rouge
Symbole clignotant ou allumé; en partie,
combiné avec des signaux sonores.
 Arrêtez-vous ! C'est dangereux ⇒ 
!
Vérifiez la fonction défectueuse et tentez de
résoudre le problème. Si nécessaire, faites
appel à un spécialiste en mesure de vous dé-
panner.
Avertissement
avec prio-
rité 2.Jaune
Symbole clignotant ou allumé ; en partie,
combiné avec des signaux sonores.
Les défauts de certaines fonctions ou les li-
quides qui se trouvent en dessous de leur ni-
veau de remplissage peuvent endommager le
véhicule, voire entraîner une panne ! ⇒ 
Vérifiez la fonction défectueuse le plus rapi-
dement possible. Si nécessaire, faites appel à
un spécialiste en mesure de vous dépanner.
Texte d'infor-
mations :–Informations relatives aux différents proces-
sus du véhicule .
Kilométrage
Le compteur kilométrique total enregistre la distance totale parcourue par le
véhicule.
Le totaliseur partiel (trip) indique le nombre de kilomètres parcourus depuis
sa dernière remise à zéro. Le dernier chiffre indique les hectomètres ou les
dixièmes de mile.
Affichage de la température extérieure
Lorsque la température extérieure est inférieure à +4 °C (+39 °F), un symbo-
le avec un « flocon de neige » apparaît également (avertissement de ver-
glas). Au début, ce symbole clignote puis il reste allumé tant que la tempé-
rature supérieure ne dépasse pas +6 °C (+43 °F) ⇒ 
. Lorsque le véhicule est arrêté, et que le chauffage stationnaire fonctionne
(⇒ page 174), ou qu'il circule à très basse vitesse, il se peut que la tempé-
rature indiquée soit légèrement supérieure à la température extérieure réel-
le à cause de la chaleur émise par le moteur.
La plage de mesure de la température s'étend de -40 °C à +50 °C (de -40 °F
à +122 °F).
Boussole
Lorsque le contact d'allumage est mis et que le système de navigation est
allumé, l'écran du tableau de bord affiche le point cardinal correspondant à
la direction du véhicule
⇒ page 66.
Position du levier sélecteur
La gamme des rapports du levier sélecteur est affichée sur le côté du sélec-
teur et sur l'écran du tableau de bord. En positions D et S, ainsi qu'avec le
tiptronic, l'écran affiche également le rapport correspondant.
Rapport recommandé (boîte de vitesses manuelle)
Durant la conduite, l'écran du tableau de bord affiche le rapport recomman-
dé pour économiser du carburant ⇒ page 186.
Deuxième indicateur de vitesse (m.p.h. ou km/h)
En plus de l'indication du tachymètre, vous pouvez afficher durant la con-
duite la vitesse dans une autre unité de mesure (en milles ou en km/heure).
Sélectionnez pour cela le menu Réglages, l'option Deuxième vitesse
⇒ page 68.
Véhicules sans indication de menu sur le tableau de bord :
● Mettez le moteur de votre véhicule en marche.
● Appuyez trois fois sur la touche 
. L'indication du compteur kilométri-
que total clignotera sur l'écran du tableau de bord.
● Appuyez une fois sur la touche 0.0 / SET
. Au lieu du kilométrage total,
vous verrez s'afficher brièvement « mph » ou « km/h ».
● Cela permet d'activer le deuxième indicateur de vitesse. Pour le désacti-
ver, procédez de la même manière. 

65
Poste de conduite

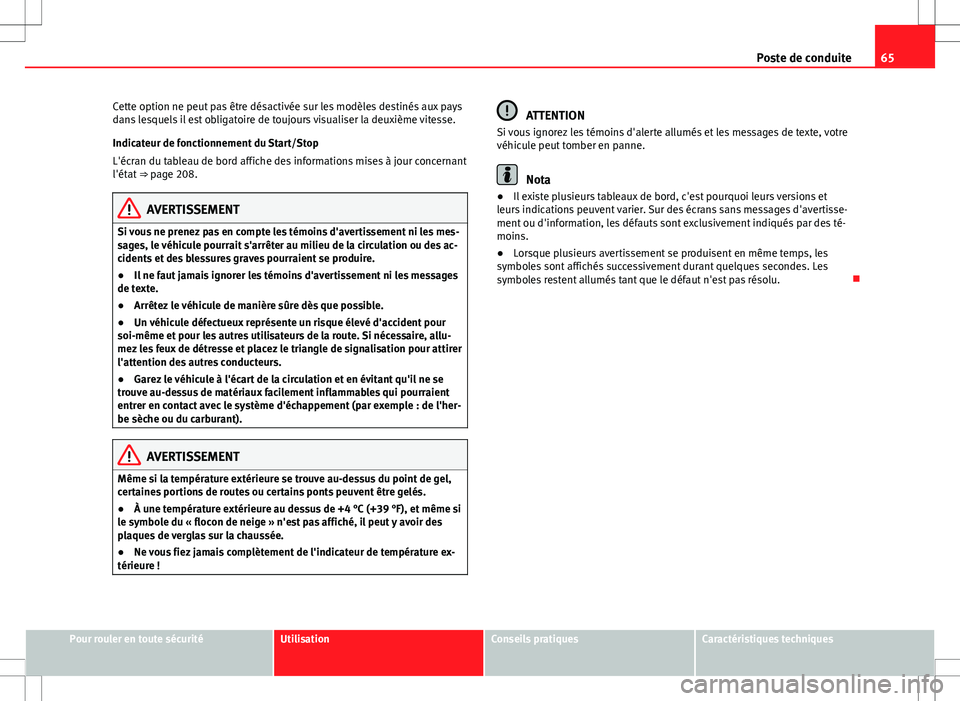

Cette option ne peut pas être désactivée sur les modèles destinés aux pays
dans lesquels il est obligatoire de toujours visualiser la deuxième vitesse.
Indicateur de fonctionnement du Start/Stop
L'écran du tableau de bord affiche des informations mises à jour concernant
l'état ⇒ page 208.
AVERTISSEMENT
Si vous ne prenez pas en compte les témoins d'avertissement ni les mes-
sages, le véhicule pourrait s'arrêter au milieu de la circulation ou des ac-
cidents et des blessures graves pourraient se produire.
● Il ne faut jamais ignorer les témoins d'avertissement ni les messages
de texte.
● Arrêtez le véhicule de manière sûre dès que possible.
● Un véhicule défectueux représente un risque élevé d'accident pour
soi-même et pour les autres utilisateurs de la route. Si nécessaire, allu-
mez les feux de détresse et placez le triangle de signalisation pour attirer
l'attention des autres conducteurs.
● Garez le véhicule à l'écart de la circulation et en évitant qu'il ne se
trouve au-dessus de matériaux facilement inflammables qui pourraient
entrer en contact avec le système d'échappement (par exemple : de l'her-
be sèche ou du carburant).
AVERTISSEMENT
Même si la température extérieure se trouve au-dessus du point de gel,
certaines portions de routes ou certains ponts peuvent être gelés.
● À une température extérieure au dessus de +4 °C (+39 °F), et même si
le symbole du « flocon de neige » n'est pas affiché, il peut y avoir des
plaques de verglas sur la chaussée.
● Ne vous fiez jamais complètement de l'indicateur de température ex-
térieure !
ATTENTION
Si vous ignorez les témoins d'alerte allumés et les messages de texte, votre
véhicule peut tomber en panne.
Nota
● Il existe plusieurs tableaux de bord, c'est pourquoi leurs versions et
leurs indications peuvent varier. Sur des écrans sans messages d'avertisse-
ment ou d'information, les défauts sont exclusivement indiqués par des té-
moins.
● Lorsque plusieurs avertissement se produisent en même temps, les
symboles sont affichés successivement durant quelques secondes. Les
symboles restent allumés tant que le défaut n'est pas résolu. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

66Poste de conduite
Boussole*
Fig. 36 Zones magnétiques.
Sur des véhicules équipés d'un système de navigation monté en usine, il
n'est pas nécessaire d'étalonner la boussole. L'option boussole disparaît.
La boussole de véhicules qui ne sont pas équipés de système de navigation
monté en usine est étalonnée en permanence et automatiquement. Si vous
installez ultérieurement sur le véhicule des accessoires électroniques ou
métalliques (téléphone portable, téléviseur, etc.), il faudra réétalonner la
boussole manuellement.
Réglage de la zone magnétique
● Mettez le contact d'allumage.
● Sélectionnez le menu Réglages puis l'option Boussole et Zone. ●
Sélectionnez la zone magnétique correspondant à la situation du véhi-
cule ⇒  fig. 36.
● Réglez et confirmez la zone magnétique ( 1-15).
Calibrage de la boussole
Afin d'étalonner la boussole, vous devez vous trouver dans l'une des zones
magnétiques valides et disposer d'un espace suffisant pour pouvoir tracer
une circonférence avec le véhicule.
● Mettez le contact d'allumage.
● Sélectionnez le menu Réglages puis l'option Boussole et Étalonner.
● Confirmez le message Décrire une circonférence complète pour étalonner
la boussole en sélectionnant OK
puis tracez une circonférence complète à
environ 10 km/h (6 mph).
Lorsque le point cardinal correspondant est affiché à l'écran, cela signifie
que l'étalonnage est terminé. 
Indication des périodes d'entretien
L'indicateur de maintenance s'affiche sur l'écran du tableau de bord
⇒ fig. 35 4.
SEAT distingue l'entretien avec vidange d'huile moteur (Service Périodique)
et l'entretien sans vidange d'huile moteur (Service Entretien). L'indicateur
de maintenance informe uniquement sur les dates d'entretien qui compren-
nent la vidange de l'huile moteur. Les dates des autres services d'entretien
(le prochain Service Entretien ou de vidange d'un autre liquide par exemple)
sont indiquées sur l'autocollant situé sur le montant de la porte ou dans le
Programme d'Entretien.
Sur des véhicules avec Service relatif au temps ou au kilométrage , les pé-
riodes d'entretien sont déjà préfixées. 

67
Poste de conduite

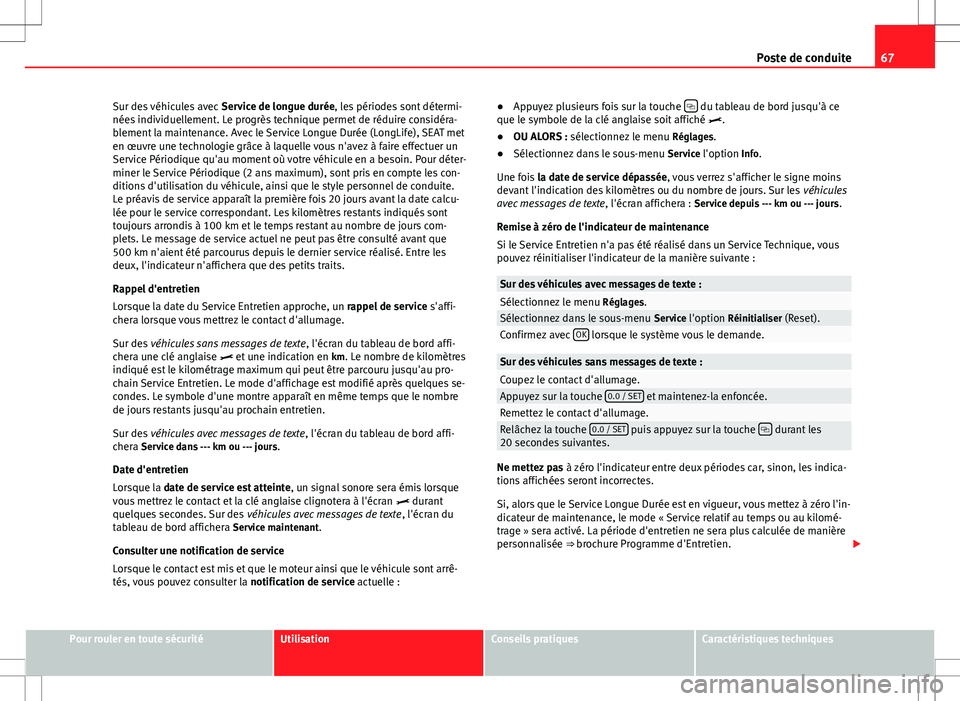

Sur des véhicules avec Service de longue durée, les périodes sont détermi-
nées individuellement. Le progrès technique permet de réduire considéra-
blement la maintenance. Avec le Service Longue Durée (LongLife), SEAT met
en œuvre une technologie grâce à laquelle vous n'avez à faire effectuer un
Service Périodique qu'au moment où votre véhicule en a besoin. Pour déter-
miner le Service Périodique (2 ans maximum), sont pris en compte les con-
ditions d'utilisation du véhicule, ainsi que le style personnel de conduite.
Le préavis de service apparaît la première fois 20 jours avant la date calcu-
lée pour le service correspondant. Les kilomètres restants indiqués sont
toujours arrondis à 100 km et le temps restant au nombre de jours com-
plets. Le message de service actuel ne peut pas être consulté avant que
500 km n'aient été parcourus depuis le dernier service réalisé. Entre les
deux, l'indicateur n'affichera que des petits traits.
Rappel d'entretien
Lorsque la date du Service Entretien approche, un rappel de service s'affi-
chera lorsque vous mettrez le contact d'allumage.
Sur des véhicules sans messages de texte , l'écran du tableau de bord affi-
chera une clé anglaise  et une indication en km. Le nombre de kilomètres
indiqué est le kilométrage maximum qui peut être parcouru jusqu'au pro-
chain Service Entretien. Le mode d'affichage est modifié après quelques se-
condes. Le symbole d'une montre apparaît en même temps que le nombre
de jours restants jusqu'au prochain entretien.
Sur des véhicules avec messages de texte , l'écran du tableau de bord affi-
chera Service dans --- km ou --- jours.
Date d'entretien
Lorsque la date de service est atteinte , un signal sonore sera émis lorsque
vous mettrez le contact et la clé anglaise clignotera à l'écran  durant
quelques secondes. Sur des véhicules avec messages de texte , l'écran du
tableau de bord affichera Service maintenant.
Consulter une notification de service
Lorsque le contact est mis et que le moteur ainsi que le véhicule sont arrê-
tés, vous pouvez consulter la notification de service actuelle : ●
Appuyez plusieurs fois sur la touche 
du tableau de bord jusqu'à ce
que le symbole de la clé anglaise soit affiché  .
● OU ALORS : sélectionnez le menu Réglages.
● Sélectionnez dans le sous-menu Service l'option Info.
Une fois la date de service dépassée, vous verrez s'afficher le signe moins
devant l'indication des kilomètres ou du nombre de jours. Sur les véhicules
avec messages de texte , l'écran affichera : Service depuis --- km ou --- jours .
Remise à zéro de l'indicateur de maintenance
Si le Service Entretien n'a pas été réalisé dans un Service Technique, vous
pouvez réinitialiser l'indicateur de la manière suivante :
Sur des véhicules avec messages de texte :Sélectionnez le menu Réglages.Sélectionnez dans le sous-menu Service l'option Réinitialiser (Reset).Confirmez avec OK lorsque le système vous le demande.
Sur des véhicules sans messages de texte :Coupez le contact d'allumage.Appuyez sur la touche 0.0 / SET et maintenez-la enfoncée.Remettez le contact d'allumage.Relâchez la touche 0.0 / SET puis appuyez sur la touche  durant les
20 secondes suivantes.
Ne mettez pas à zéro l'indicateur entre deux périodes car, sinon, les indica-
tions affichées seront incorrectes.
Si, alors que le Service Longue Durée est en vigueur, vous mettez à zéro l'in-
dicateur de maintenance, le mode « Service relatif au temps ou au kilomé-
trage » sera activé. La période d'entretien ne sera plus calculée de manière
personnalisée ⇒ brochure Programme d'Entretien. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

68Poste de conduite

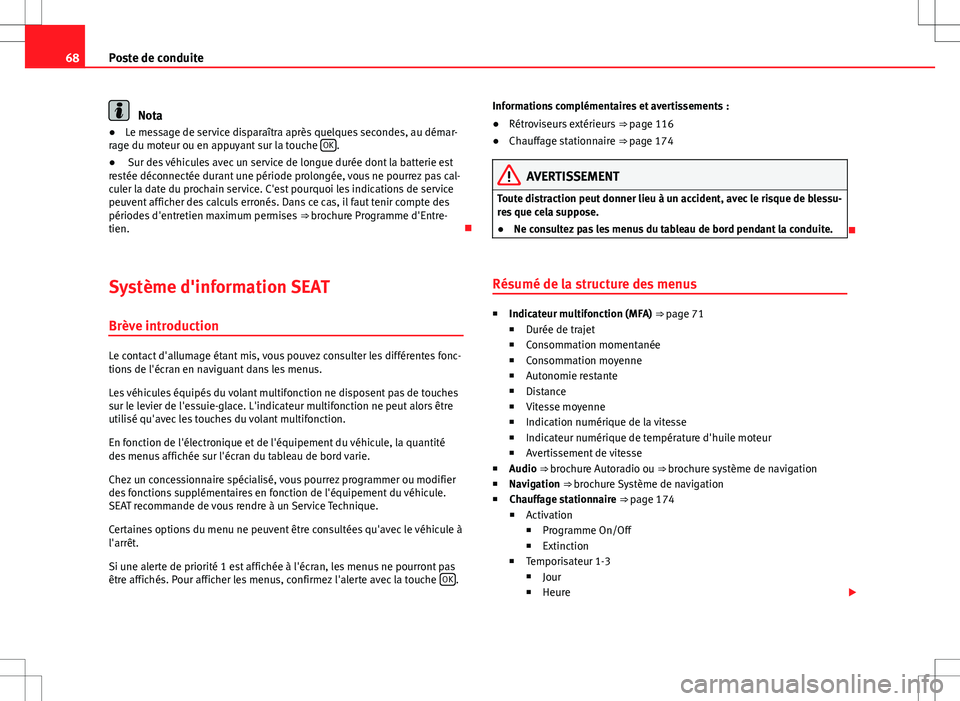

Nota
● Le message de service disparaîtra après quelques secondes, au démar-
rage du moteur ou en appuyant sur la touche OK
.
● Sur des véhicules avec un service de longue durée dont la batterie est
restée déconnectée durant une période prolongée, vous ne pourrez pas cal-
culer la date du prochain service. C'est pourquoi les indications de service
peuvent afficher des calculs erronés. Dans ce cas, il faut tenir compte des
périodes d'entretien maximum permises ⇒ brochure Programme d'Entre-
tien. 
Système d'information SEAT Brève introduction
Le contact d'allumage étant mis, vous pouvez consulter les différentes fonc-
tions de l'écran en naviguant dans les menus.
Les véhicules équipés du volant multifonction ne disposent pas de touches
sur le levier de l'essuie-glace. L'indicateur multifonction ne peut alors être
utilisé qu'avec les touches du volant multifonction.
En fonction de l'électronique et de l'équipement du véhicule, la quantité
des menus affichée sur l'écran du tableau de bord varie.
Chez un concessionnaire spécialisé, vous pourrez programmer ou modifier
des fonctions supplémentaires en fonction de l'équipement du véhicule.
SEAT recommande de vous rendre à un Service Technique.
Certaines options du menu ne peuvent être consultées qu'avec le véhicule à
l'arrêt.
Si une alerte de priorité 1 est affichée à l'écran, les menus ne pourront pas
être affichés. Pour afficher les menus, confirmez l'alerte avec la touche OK
.Informations complémentaires et avertissements :
●
Rétroviseurs extérieurs ⇒ page 116
● Chauffage stationnaire ⇒ page 174
AVERTISSEMENT
Toute distraction peut donner lieu à un accident, avec le risque de blessu-
res que cela suppose.
● Ne consultez pas les menus du tableau de bord pendant la conduite.

Résumé de la structure des menus
■ Indicateur multifonction (MFA) ⇒ page 71
■ Durée de trajet
■ Consommation momentanée
■ Consommation moyenne
■ Autonomie restante
■ Distance
■ Vitesse moyenne
■ Indication numérique de la vitesse
■ Indicateur numérique de température d'huile moteur
■ Avertissement de vitesse
■ Audio ⇒ brochure Autoradio ou ⇒ brochure système de navigation
■ Navigation ⇒  brochure Système de navigation
■ Chauffage stationnaire ⇒ page 174
■ Activation
■ Programme On/Off
■ Extinction
■ Temporisateur 1-3
■ Jour
■ Heure 
